名称:通用工具-电器过热报警指示剂
通用工具-电器过热报警指示剂

  WBT-80型电器过热报警指示剂是长沙海赛电装科技股份有限公司联合多家高校与科研院所开发的一款专利创新产品。
  长沙海赛电装科技股份有限公司专注研发铁路及城市轨道交通机车车辆非标测试设备、新型工装设备、计算机测控等高新技术产品,公司为国家高新技术和软件企业,并作为一家高科技型企业在全国股转系统上市(海赛电装830914)。
一、功能及用途
  温变通牌WBT-80型电器过热报警指示剂用于铁路及轨道机车车辆的电气系统局部温度异常检测。
  通过指示剂温感颜色变化,反映出接线端子、电气元件、电线电缆、机械装置等设备设施异常工作温度状态,为巡检人员提供直观的预警指示。当检测部位温度达到指示剂瞬时或长时变色温度时,指示剂由浅粉色变成紫红色,且色变状态不逆转不消失。该产品在包装体内为均相浓稠流体,易于直接涂抹在监测物体表面。指示剂本身具有牢靠粘附和固化能力,粘附后保持硬化绝缘状态,安全可靠。
  该产品方便用于铁路机车车辆及动车组的电气装置温升监测应用,完全适应各种电气系统的布局形状、空间大小、电气结构复杂场景,突破了感温贴的使用局限。典型的使用场景如下:

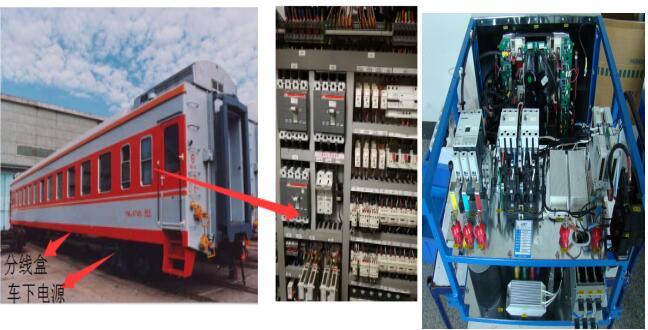

(1)客车车辆的电气控制柜、车下分线盒、车端电力连接器、空调机组、电开水炉、电伴热、DC600V车下电源等电气装置,如下图。

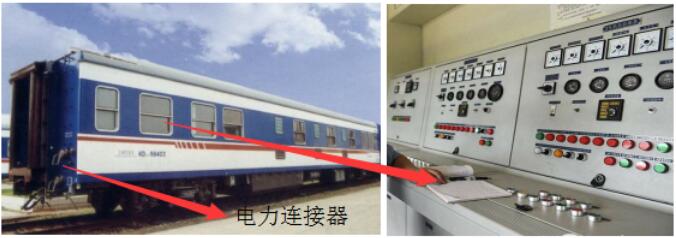

(2)发电车的控制屏(MTU或康明斯的控制系统)、发电机组、冷却电机、电力连接器等电气设备,如下图。

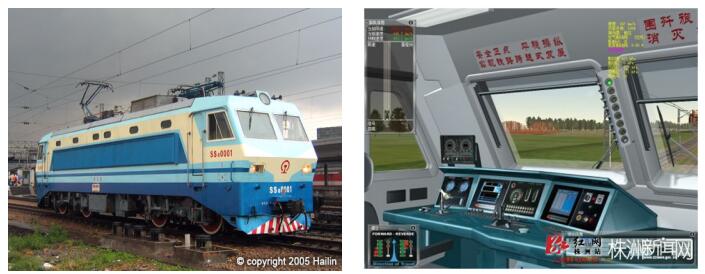

(3)机车供电系统与负载设备相应的电气设备。

(4)动车组和地铁车辆的供电系统与负载设备相应的电气设备。




二、产品包装与外观
温变通牌WBT-80型电器过热报警指示剂采用塑料瓶灌装,并用纸盒包装。



三、技术参数与特点
本产品广泛用于各种电气系统,监测电器回路过热部分,如接线端子排、线鼻子、线套管、线绝缘层外表、金属外表等,也可用于其它材料表面的过热或温度分布显示。变色后颜色对比鲜明,便于识别或故障查找、维修。
1.瞬时变色温度:70~80℃(红色);
2.长时变色温度:55℃时8小时以上(浅红色);
3.变色性态:淡粉色 →浅红色→紫红色,不可逆;降温保持显示紫(浅)红色;
4.固态燃点≥450℃;
5.固态导电性能:绝缘;
6.固态耐压性能≥750V;
7.久置不分层;
8.粘附力强;
9.保质期:密封状态下两年


四、产品检测报告

温变通牌WBT-80型电器过热报警指示剂的研发完成了变色温度特性、动力粘度特性、粘附力特性、粘附力时效特性、绝缘特性、耐压特性、阻燃特性等系列试验。对关键应用参数,已委托省级权威机构进行测试,测试报告见上图。

五、产品比色卡
本产品随包装提供了比对色卡如下:
